[Network] 리피터, 허브, 스위치, 라우터

프로그래민 2021. 12. 1. 19:38
반응형

리피터

  • OSI 7계층 중 1계층인 물리계층에서 동작하는 장치
  • 신호를 수신하여 신호를 증폭한 후 다음 구간으로 재전송하는 장치
  • 감쇠된 전송신호를 새롭게 재생하여 증폭하는 장비
  • 근거리 통신망을 구성하는 세그먼트들을 확장하거나 연결하는데 사용
  • 전자기장 확산이나 케이블 손실로 인한 감쇠를 보상해주기에 어러 대의 리피터를 사용하여 먼거리까지 데이터를 전달 가능
  • 요즘은 허브등의 다른 네트워크 장비가 리피터의 기능을 지원

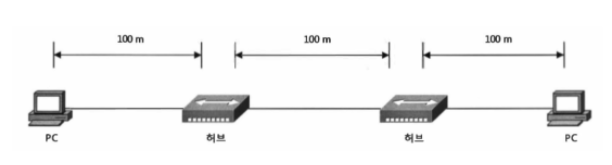

리피터



허브 (더미 허브, 리피터 허브)

  • OSI 7계층 중에서 1계층인 물리계층에서 동작하는 장치
  • 랜을 구성할 때 사무실이나 가까운 거리에 있는 장비들을 케이블 사용하여 연결하는 장치
  • 크게 리피터와 멀티포트의 역할 제공
  • 리피터와 마찬가지로 전기 신호를 정형하고 증폭하는 기능을 지원(리피터)
  • 중심축에 놓여 여러개의 포트를 이용하여 컴퓨터 여러대와 통신하며 연결하여 네트워크를 만들어주는 역할(멀티포트)
  • 단순한 분재 중계기에 불과하며 IP를 할당하는 기능이 없고, 데이터 전송 대역을 분리하는 동작만 제공
  • 특정 포트로만 데이터를 전송해야하지만 모든 포트에 데이터를 전송하는 단점 존재 -> 과도한 트래픽, 충돌발생
  • 따라서 단점을 극복할 수 있는 스위치(스위칭 허브)를 사용

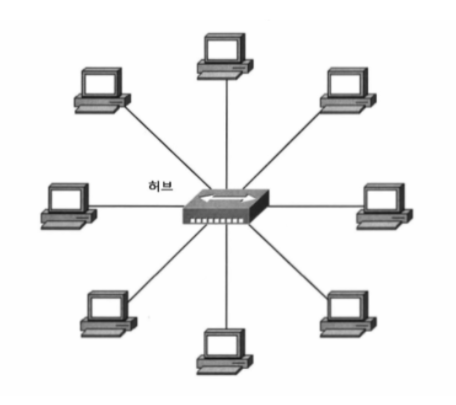

더미 허브



스위치 (스위칭 허브, L2 스위치)

  • OSI 7계층 중에서 2계층인 데이터링크 계층에서 동작하는 장치
  • PC나 서버의 네트워크 입구를 하는 역할
  • 랜을 구성할 때 사용하는 단말기 간 스위칭 기능이 있는 통신망 중계장치
  • 컴퓨터에서 같은 네트워크 내의 특정한 다른 단말기로 패킷을 보낼수 있는 기능을 제공
  • 내부에 MAC 주소 테이블을 포함하며 포트 번호와 해당 포트에 연결되어 있는 MAC 주소가 등록되어 있음
  • 송수신을 통한 MAC 주소 학습 기능을 포함
  • MAC 주소 테이블에 목적지 주소 정보가 없다면 모든 곳에 전송하게 되는 플러딩(Flooding) 발생

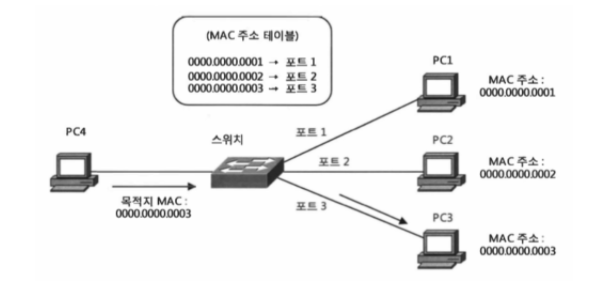

스위치



라우터

  • OSI 7계층 중에서 3계층인 네트워크 계층에서 동작하는 장치
  • 서로 다른 네트워크를 연결해 주는 장치로써 현재의 네트워크에서 다른 네트워크로 패킷 전송 기능을 제공
  • 라우팅 테이블을 이용하여 경로정보를 등록하고 관리하며 라우팅 테이블을 기반으로 가장 효율적인 경로를 설정
  • 네트워크의 접속을 위해 라우터의 IP 주소를 설정해야함
  • 라우팅 테이블의 경우 수동, 자동으로 관리 가능

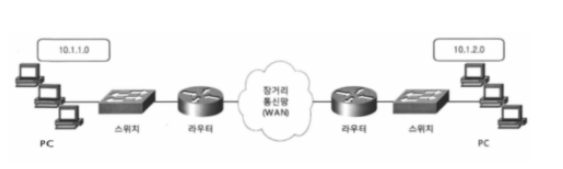

라우터



스위치 vs 라우터

  스위치 라우터
데이터 전송 범위 같은 네트워크 다른 네트워크
전송을 위해 이용하는 테이블 MAC 주소 테이블 라우팅 테이블
전송할때 참조하는 주소 MAC 주소 IP 주소
테이블에 필요한 정보가 없을때의 동작 데이터를 플로딩 데이터를 파괴

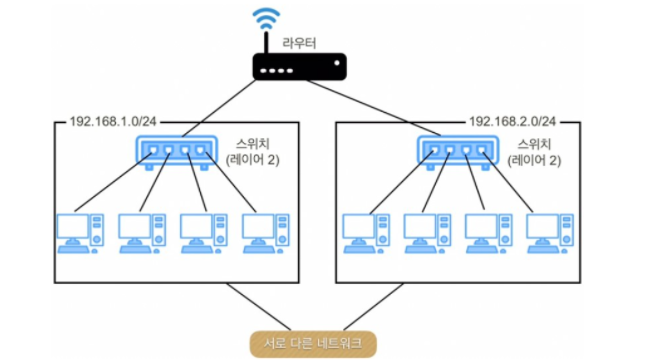

라우터와 스위치
